河川・水路調査に新技術で革命を!流向流速計「M9」搭載RCボートの威力

5w

~RCボートとM9の組み合わせで作業の効率化を図る~

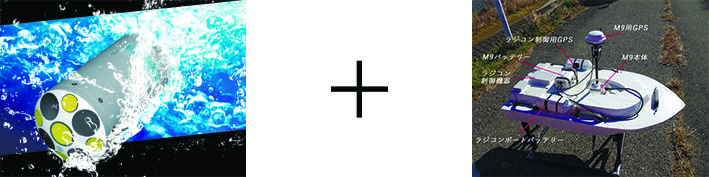

■ RC(ラジコン)ボートに流向流速計「M9」を搭載し自律走行させることで、今までの河川・水路調査と比べ作業員の人数や観測準備が大幅に削減されました。

ragvedsd

~ドローン技術の応用で操縦不要の自律走行~

■ UAV(ドローン)の自動飛行技術をRCボートに応用しすることにより、事前にインポートしておいたルートを自動で走行します。

■ GPSにより常に自分の位置を把握しているため、川などの流れを計算しルートから流されず走行することが可能です。

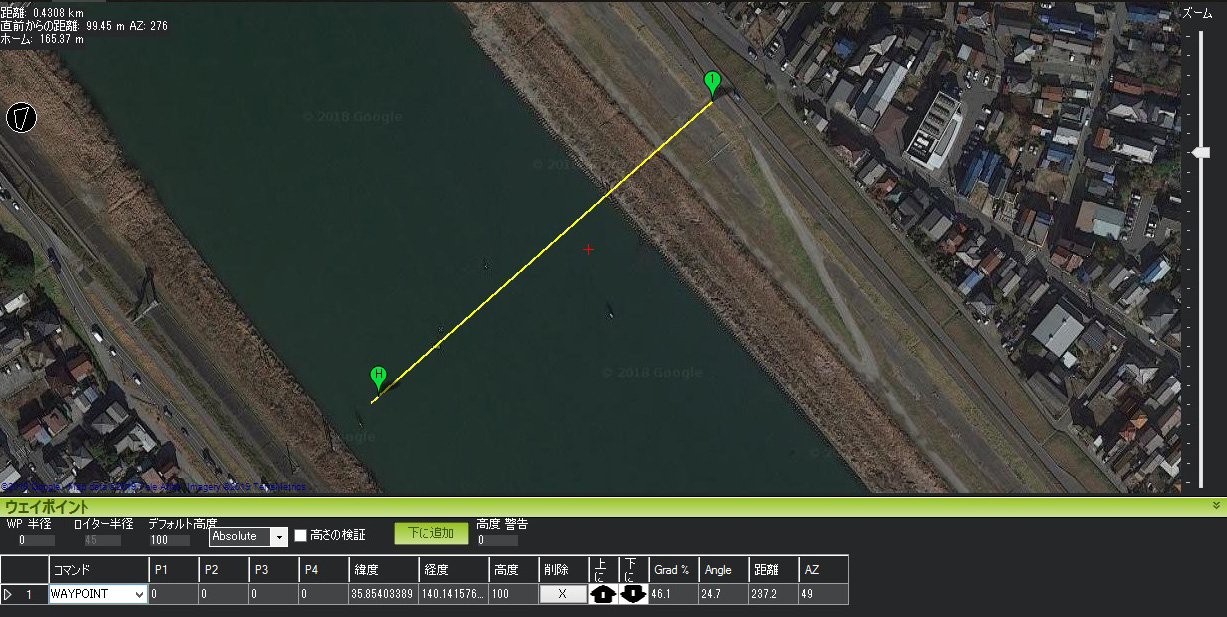

ミッションプランナースクショ2

■ 制御には 「Mission Planner」を利用しています。

ragve

~高精度な観測は当然必須!でも手軽さも大切だ

■ 高精度ドップラー式3次元流向流速計「M9」は、コンパクトなデザインで持ち運びに最適です。

■ コンパクトながらもデータの信頼性は高く、あらゆる河川や水路、海域での観測を可能とします!

vevev

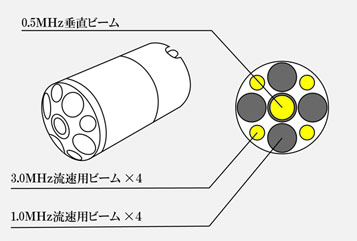

~高精度な計測を可能にする9つのレーザー

■ 0.5㎒垂直ビームで地形を常に観測しています、

■ 3.0㎒と1.0㎒の流速用ビームを使い分けて流速を観測します。

■ 常に観測しているので得られるデータは二点法などとは違い、面のデータになります。

~9つのレーザーを自動で制御する高精度プロセッサ~

■ 水深・流速・乱流レベルを認識しています。

■ その計測環境に応じてパルスコヒーレント・ブロードバンド・パルス技術を使い分け、計測の自動最適化が行われます。

~装置の傾きも自動で検知修正~

■ コンパスと二軸傾斜計が標準装備されており、観測時の装置の向きや傾きの自動最適化がおこなわれます。

~観測中に通信が途切れても安心~

■ 装置プロセッサ内で流量計算を行い、内部メモリに保存するため計測中に通信が途切れてもデータ欠損がありません!

M9観測方法

 ~最後に~

■RCボートとM9による観測の結果、従来の方法と比べてデータに大きな差はなく、新しい観測法としても利用できると考えられます。 今後さらなる技術向上と、RCボートとM9による観測が新しい観測法として定着することに期待をしたい。
