道路舗装修繕3次元レーザー計測

道路舗装修繕3次元レーザー計測

業務概要  :道路舗装修繕の3次元レーザー計測
計測対象  :道路舗装面(全長約1.7km)
計測日数  :2.5日
機械設置数 :27箇所
平均計測密度:50mm/50m
総点群数  :3,200万点

hosou01

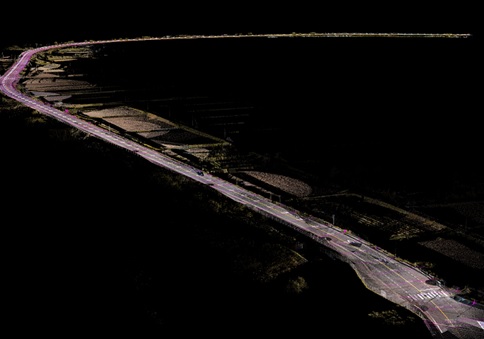

点群データ(全長1.7km)

hosou02
計測状況
歩道や路肩から計測することができ、道路上に立ち入る必要がなく安全に作業をすることができます。

hosou03
点群データに線形を設定(10mピッチ縦横断)
任意位置で断面作成が可能なため、追加断面等で再計測する必要がありません。



3Dモデルから各種図面や計算書を作成します。

hosou04

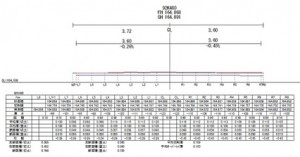

横断面図(現況、計画)

hosou05

展開図

hosou06

切削面積、体積計算書









« »
